توضیحات

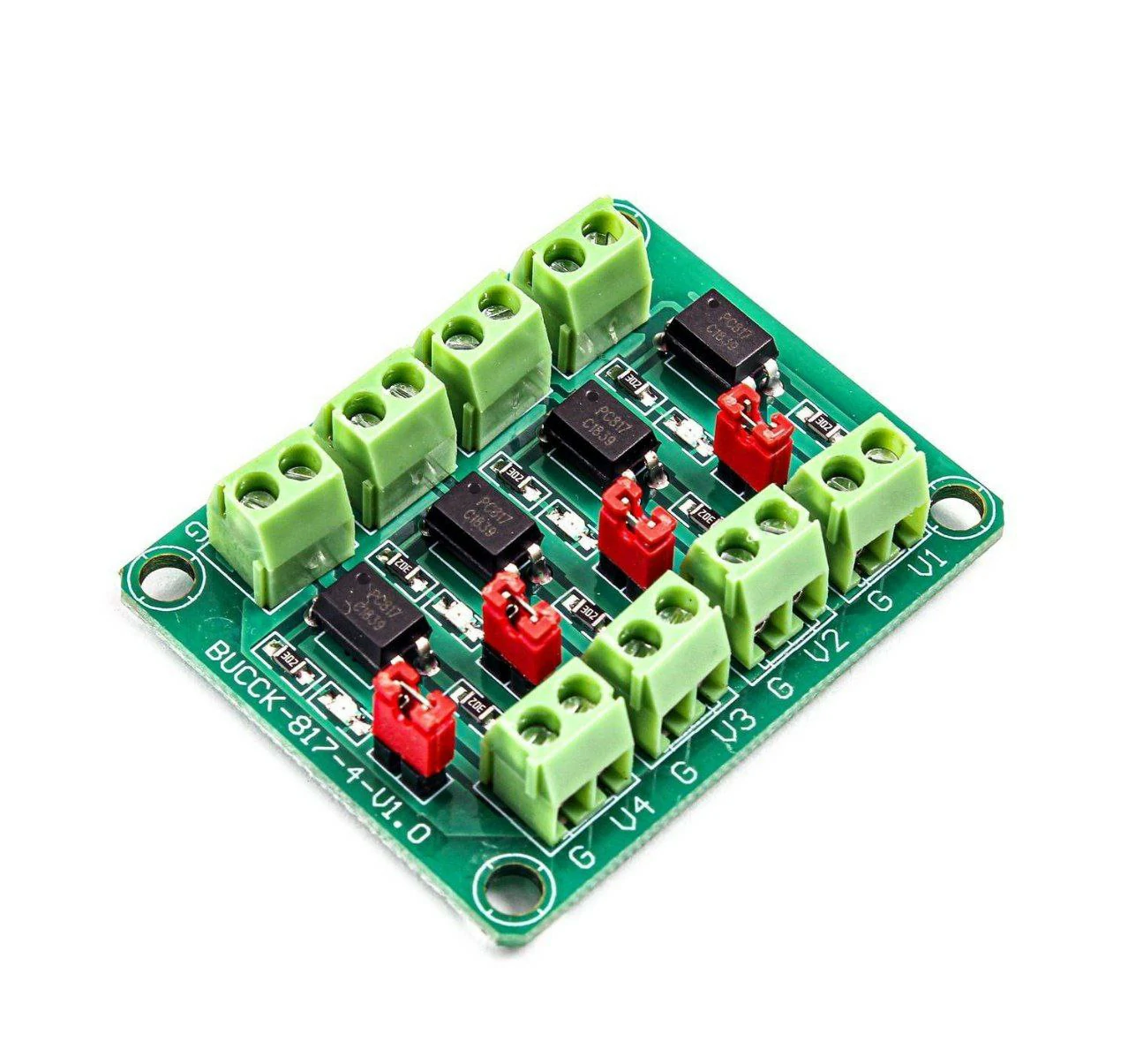

ماژول ایزولاتور 4 کانال اپتوکوپلری PC817 یک ابزار الکترونیکی است که برای جداسازی الکتریکی بین دو مدار استفاده می‌شود. این ماژول به ویژه در پروژه‌های الکترونیکی و سیستم‌های کنترل که نیاز به ایزولاسیون برای جلوگیری از تداخل و آسیب به اجزای حساس دارند، کاربرد دارد. در ادامه، توضیحات کاملی درباره ویژگی‌ها، مشخصات فنی و کاربردهای این ماژول ارائه می‌شود.
ویژگی‌ها
1. ساختار داخلی
اپتوکوپلر: PC817 شامل یک دیود مادون قرمز (IR LED) و یک ترانزیستور فوتو (Phototransistor) است که به صورت نوری به هم متصل شده‌اند. این ساختار امکان انتقال سیگنال الکتریکی بدون اتصال مستقیم را فراهم می‌کند.
2. جداسازی الکتریکی
ولتاژ جداسازی بالا: ماژول PC817 دارای جداسازی الکتریکی تا 5 کیلو ولت (5kV) است که آن را برای استفاده در محیط‌های با ولتاژ بالا مناسب می‌سازد.
3. عملکرد
ورودی و خروجی: سیگنال ورودی به دیود مادون قرمز باعث روشن شدن آن می‌شود و نور تولید شده توسط دیود، ترانزیستور فوتو را فعال می‌کند که منجر به تولید سیگنال خروجی می‌شود.
4. جریان و ولتاژ
حداکثر جریان ورودی: حداکثر جریان ورودی برای دیود مادون قرمز 50 میلی‌آمپر است، اما معمولاً برای ایمنی بهتر، جریان ورودی باید محدود به 20 میلی‌آمپر باشد.
حداکثر ولتاژ خروجی: ولتاژ حداکثر در حالت قطع (Collector-Emitter Voltage) تا 80 ولت است.
5. طراحی و ابعاد
پکیج DIP-4: این ماژول معمولاً در بسته‌بندی DIP-4 عرضه می‌شود که نصب آن بر روی بردهای مدار چاپی (PCB) را آسان می‌کند.
کاربردها
ماژول PC817 در بسیاری از کاربردها مورد استفاده قرار می‌گیرد:
ایزولاسیون در مدارهای دیجیتال: برای جداسازی بین میکروکنترلرها و بارهای با ولتاژ بالا مانند موتورها یا رله‌ها.
سیستم‌های کنترل صنعتی: برای محافظت از اجزای حساس در برابر نویز و تداخل الکتریکی.
سیستم‌های مخابراتی: برای جلوگیری از انتقال نویزهای الکتریکی بین بخش‌های مختلف سیستم.
پروژه‌های DIY: در پروژه‌های خانگی و آموزشی که نیاز به جداسازی الکتریکی دارند.
نتیجه‌گیری
ماژول ایزولاتور 4 کانال اپتوکوپلری PC817 یک ابزار کارآمد و ضروری برای جداسازی الکتریکی در پروژه‌های مختلف است. با توجه به ویژگی‌ها و قابلیت‌های آن، این ماژول گزینه‌ای مناسب برای علاقه‌مندان به الکترونیک، اتوماسیون صنعتی و طراحی مدارهای پیچیده محسوب می‌شود.
